Multi Tester

Alat Ukur Multimeter

Multimeter merupakan peralatan wajib bagi teknisi yang berhubungan dengan masalah kelistrikan, termasuk juga teknisi handphone. Adapun multimeter ada dua jenis yaitu multimeter analog dan multimeter digital. Ciri multimeter analog adalah penunjukan hasil pengukuran menggunakan jarum, sedangkan multimeter digital penunjukkan hasil pengukuran menggunakan angka digital. Multimeter digunakan untuk mengukur arus (ampere), tegangan (volt), dan hambatan (ohm)

1. Cara Pengukuran Menggunakan Multimeter

Cara penggunaan alat ukur multimeter pada bab ini ditekankan pada pengukuran arus, tegangan, dan hambatan pada handphone.

a. Mengukur Arus Listrik
Untuk mengukur arus alat ukur dirangkai seri antara sumber dengan beban.

Langkah-langkah kerjanya :

• Arahkan saklar penunjuk pada DC mA.
• Atur skala lebih besar dari arus yang diukur.
• Hubungkan kabel merah (+) pada kutub positf (+) Sumber Arus (Baterai / Power Supply) dan kabel hitam (-) hubungkan ke konektor positif (+) beban dalam hal ini handphone.

Tabel pengukuran arus listrik
Misal jarum meter menunjuk pada angka 3.

b. Mengukur Tegangan Listrik DC
• Arahkan saklar penunjuk pada DCV
• Untuk mengukur tegangan baterai, kabel merah (+) dihubungkan ke kutub positif baterai dan kabel hitam (-) dihubungkan ke kutub negatif baterai.
• Untuk mengukur tegangan pada titik pengukuran (TP) pada handphone, kable merah (+) dihubungkan ke TP, dan kabel hitam (-) dihubungkan ke chasis handphone

Tabel pengukuran tegangan listrik DC
Misal jarum meter menunjuk pada angka 3.

c. Mengukur Tegangan Listrik AC
• Arahkan saklar penunjuk pada ACV
• Hubungkan kedua colok multitester, masing-masing pada kedua titik yang akan diukur tanpa memperhatikan kutub positif dan negatif (boleh bolak-balik).
• Baca garis skala ACV pada kedudukan jarum penunjuk.



Untuk mengetahui hasil pengukuran tegangan listrik AC sama seperti yang ditunjukkan pada tabel untuk DC, bedanya hanya di VDC jadi VAC.
d. Mengukur Hambatan Listrik
Jarum penunjuk akan bergerak ke kanan saat pengukuran hambatan listrik. Semakin kecil hambatan listrik yang diukur, maka semakin besar arus yang lewat resistor. Dan jarum penunjuk semakin kuat bergerak ke kanan sehingga mendekati angka nol ohm. Arus listrik yang lewat pada resistor berasal dari dalam multimeter itu sendiri.

Langkah-langkah pengukuran :

• Arahkan saklar penunjuk pada Ohm meter.
• Untuk kalibrasi multimeter, kabel merah dan hitam dihubungkan langsung, kemudian tepatkan jarum penunjuk pada nol Ohm dengan cara memutar Ohm adjustment.
• Hubungkan kedua colok multimeter masing-masing pada ujung kedua kaki tahanan.

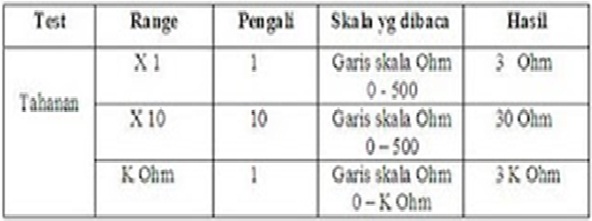

Tabel pengukuran hambatan listrik
Misal jarum meter menunjuk pada angka 3.
